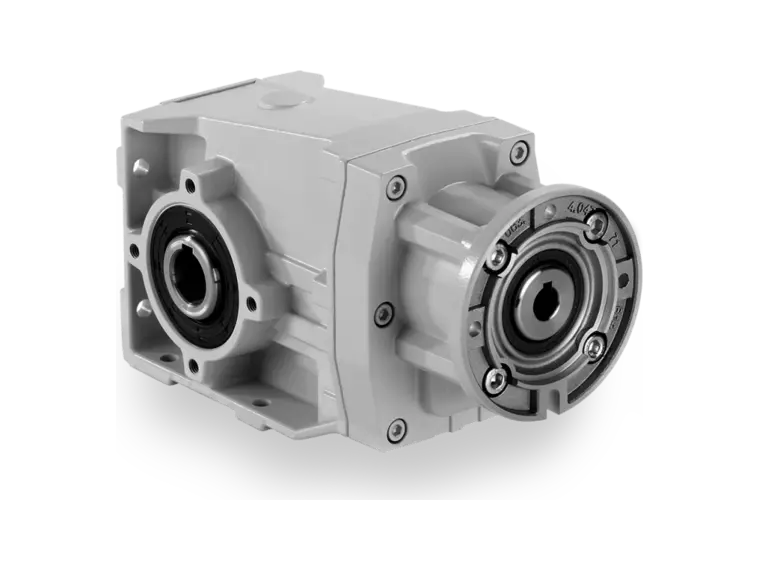

Reductor Ortogonal / Cónico Helicoidal

La relación sale de dividir la velocidad del motor entre la que necesita la máquina. Un motor de 1.800 rpm con una relación 30:1 entrega 60 rpm en la salida. Si no conoces la velocidad de salida, un asesor la calcula con el dato de la aplicación y el torque requerido.

El sinfín corona da relaciones altas en poco espacio, trabaja en ángulo de 90° y es más económico; es la opción típica en bandas y mezcladoras. El coaxial mantiene el eje en línea, rinde más energéticamente y aguanta trabajo continuo pesado. A igual potencia, el coaxial cuesta más.

Sobre eje hueco directamente en el eje de la máquina, con patas sobre una base, o con brida al equipo. Los tres montajes usan la misma caja: cambia el accesorio. Para el montaje sobre hueco suele pedirse además brazo de torque.

Los sinfín corona de la línea Gear Box vienen lubricados de por vida con aceite sintético y no requieren cambio de aceite. Los tamaños grandes y otras familias sí llevan mantenimiento periódico según la ficha técnica de cada referencia.

PAM es la brida de acople de entrada: define qué motor encaja en el reductor. Un reductor con PAM 90 B5 recibe un motor de tamaño 90 con brida B5. Motor y reductor tienen que coincidir en PAM, o hace falta un adaptador.
